Няколко евтини и безболезнени начина да използвате телефона си като микроскоп

Надявам се, че някои от посетителите на botanica.gallery са разгледали галерията от микроскопски снимки и са пожелали да направят свои такива.
За ботанически наблюдения не винаги е необходимо да се ползва мощен микроскоп. На практика, всеки, който поиска, може да използва смартфон или таблет, за да направи добри микроскопски снимки. Разбира се, това ще са снимки с по-малко увеличение, но напълно достатъчни, за да изследвате различни обекти.
По-долу ще покажа 4 достъпни начина.
За демонстрация на възможностите на четирите начина е сниман един и същ микроскопски препарат (тук можете да го видите сниман с оптичен микроскоп при увеличение 8×10). Наблюдаваният обект представлява пререз от клонка с диаметър 4 mm.Снимките са само изрязани, но не са редактирани – контрастът и оцветяването са оригинални.

Лещи от лазерни показалки или CD-записвачки

Това е най-простият начин за разглеждане на микроскопски препарати.
За целта ви трябва лазерна показалка (на цена 2.50 лв. от магазините “левче”) или окото на стара CD-записвачка. Разглобете по най-брутален начин устройството с което разполагате и извадете малката стъклена леща.

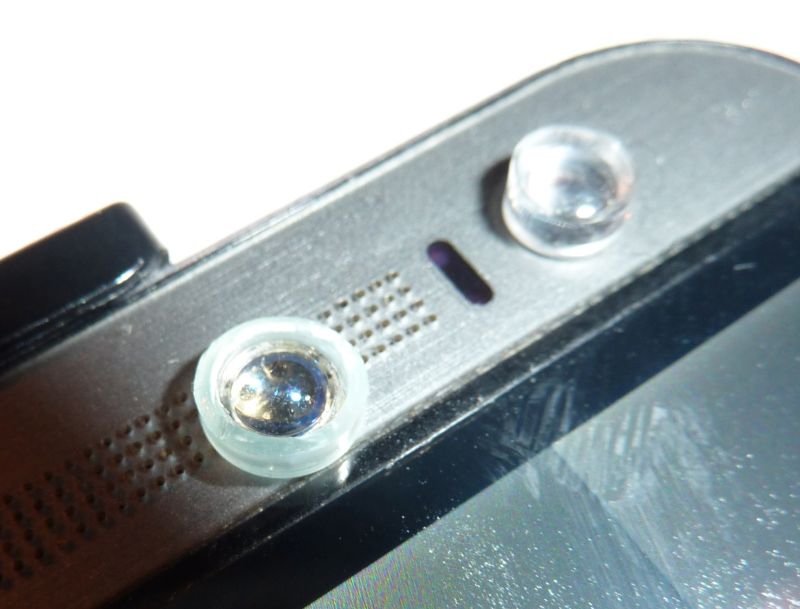

Лещите на лазерните показалки са с увеличение около 7 пъти. Тези от CD-записвачките увеличават около 14 пъти. Въпреки по-доброто им увеличение, е по-добре да използвате лещата на лазерна показалка, защото тази от CD-записвачката е по-малка и силно изкривява образа.

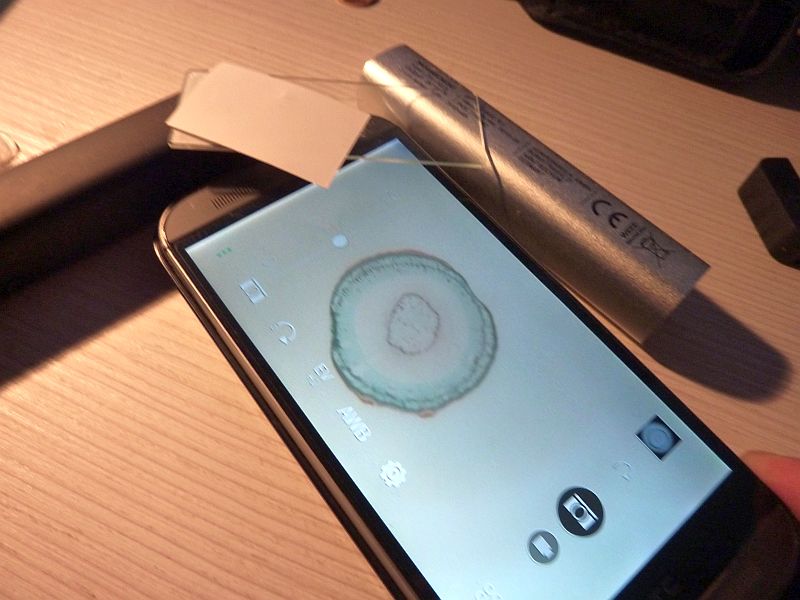

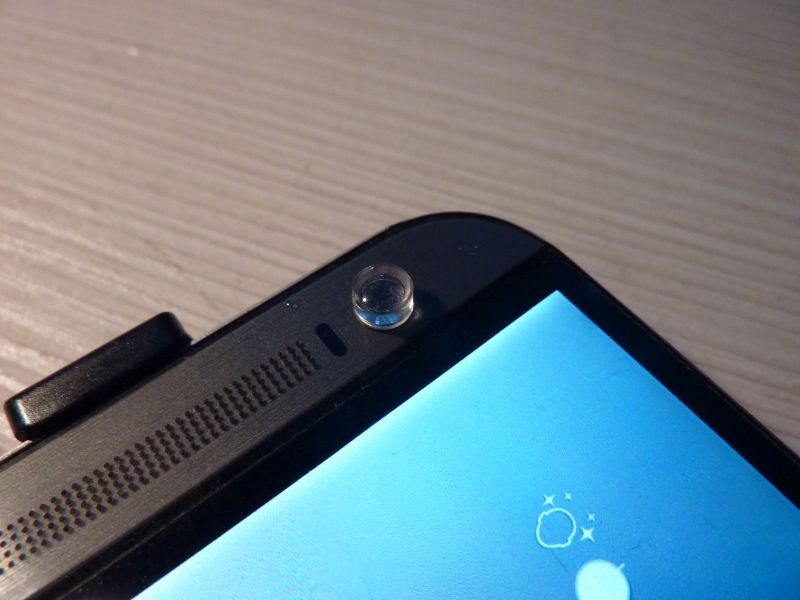

Най-лесно е да поставите лещата върху предната камера и да закрепите микроскопския препарат над нея. Поставете листче хартия или паус най-отгоре, за да получите бял фон.

Снимката тук е направена с лещата от лазерна показалка, поставена върху предната камера

Микроскопи (или лещи) за телефони

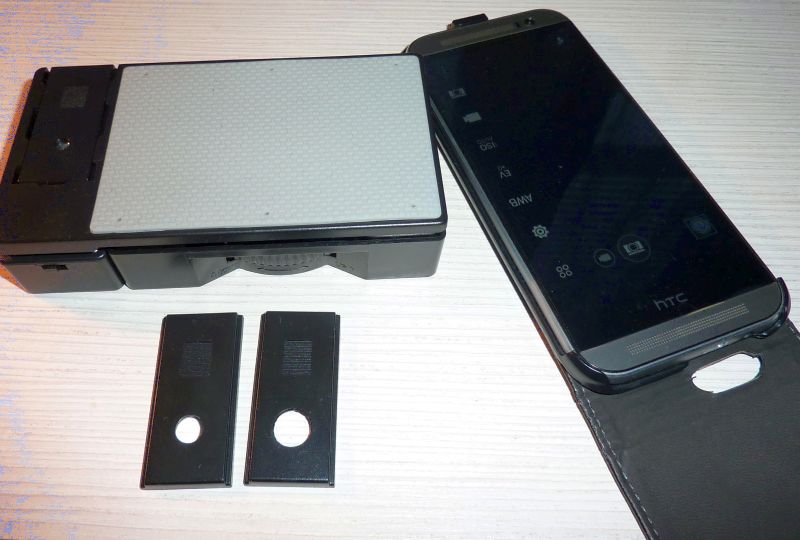

В онлайн магазините могат да се открият най-различни микроскопи за телефони – като защипващи се лещи или микроскопи със стативи. Микроскопчето на снимката е на цена около 7 долара и има 3 обектива: 2x, 4x и 12x.


Удобството е, че ползва задната камера на телефона, а това позволява да се работи с всички достъпни функции на телефона и с максимална разделителна способност. Получава се изображение с добър контраст.

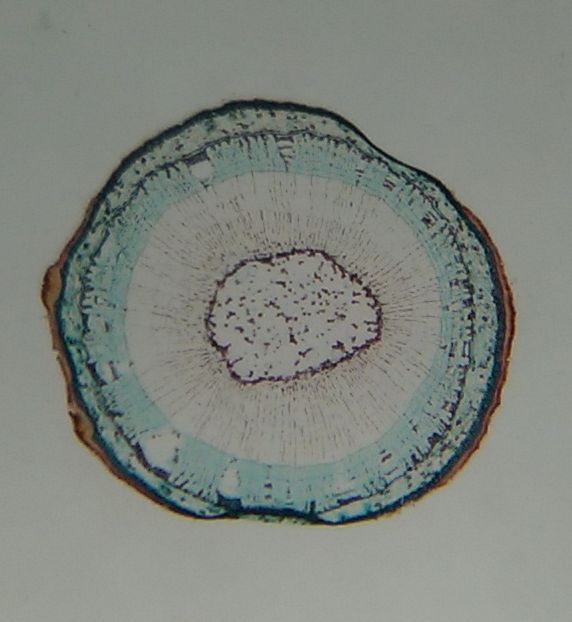

Снимка с обектив 4x:

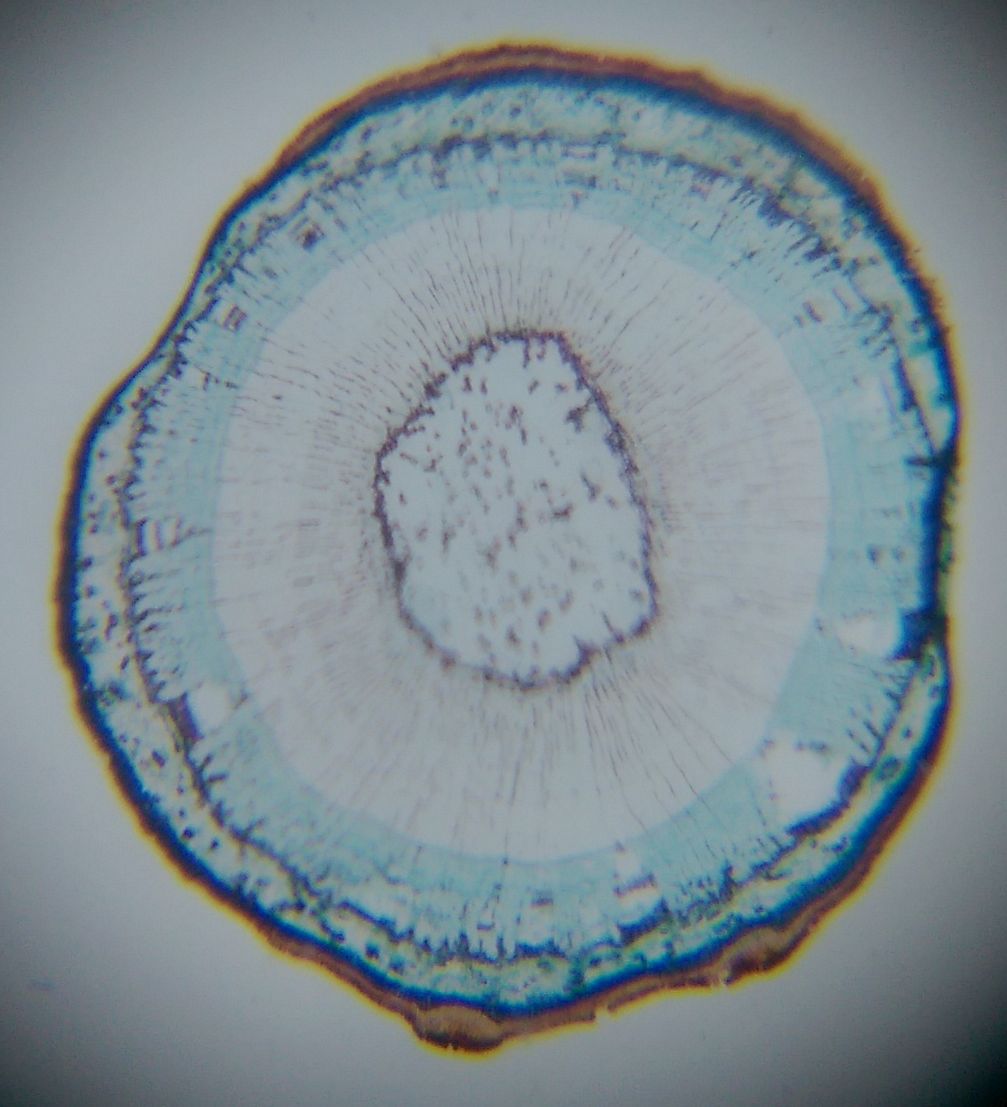

Снимка с обектив 12x:

USB-микроскопи

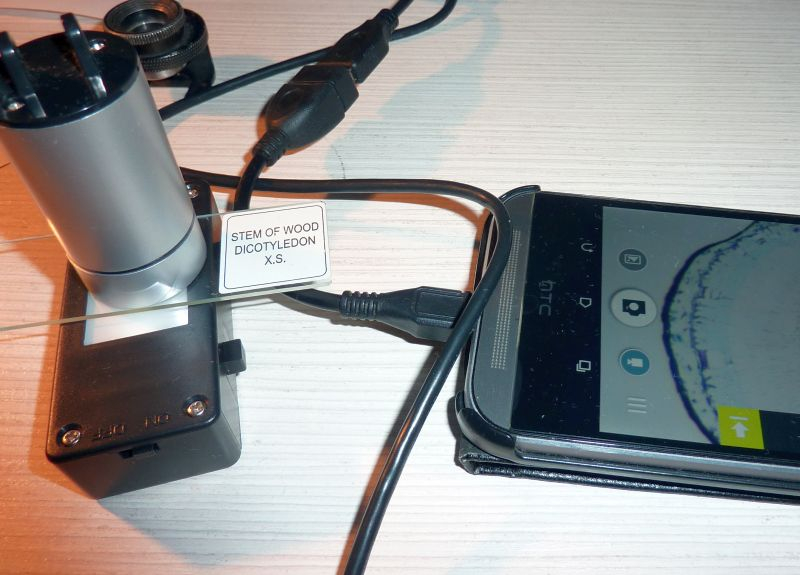

Има различни евтини usb-микроскопи и ендоскопи, които могат да се включат към телефона. Достатъчно е само да имате преходно USB/OTG кабелче, за да свържете двете устройства. За да видите изображението от микроскопа трябва да изтеглите подходящо приложение за телефона, например CameraFi

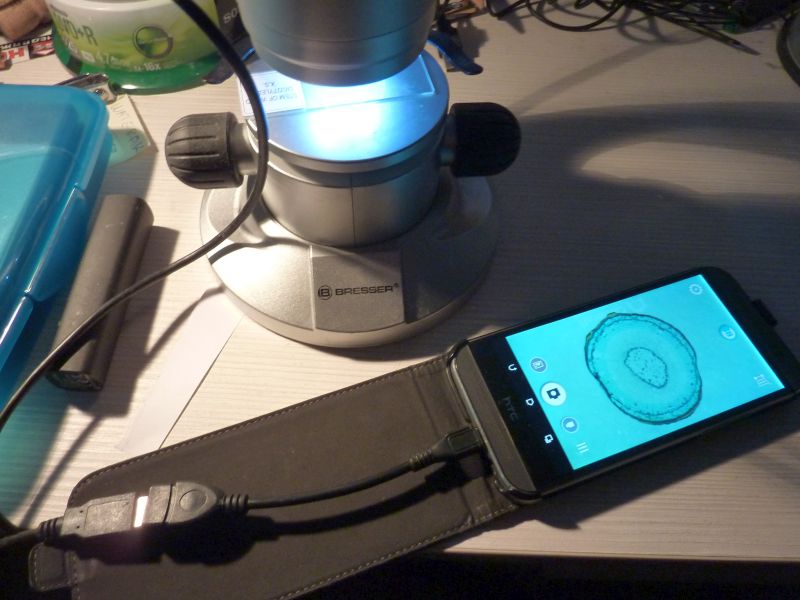

В този случай сте зависими от разделителната способност на устройството. Примерът е с домашен микроскоп Bresser Junior. Ако използвате по-добри устройства, разбира се, ще имате и по-добро качество.

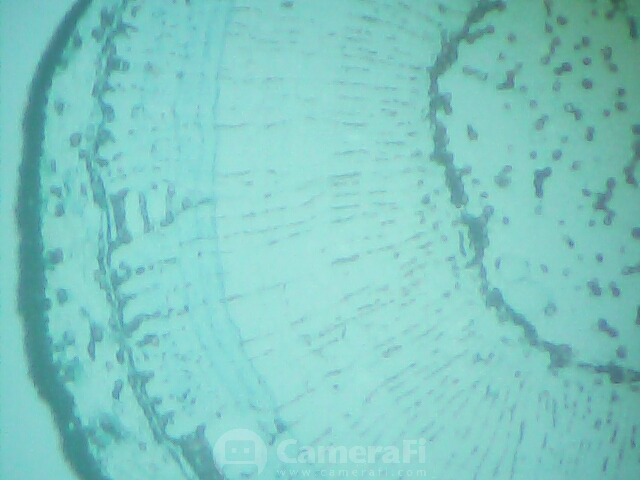

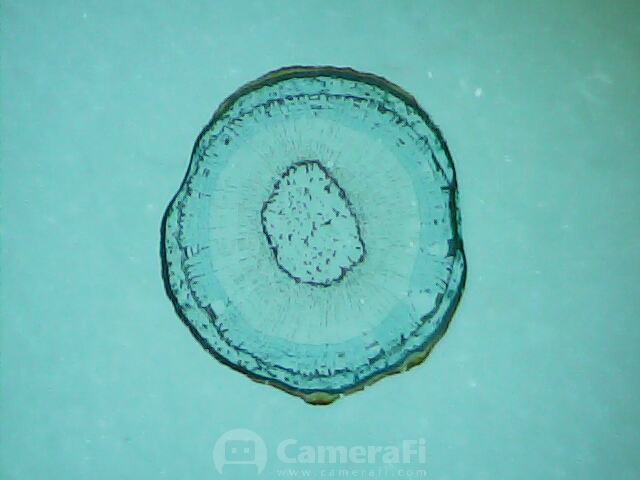

Тук са показани примери заснети с увеличения “80x” и “120x”.


Ако нямате USB-микроскоп, можете да използвате обикновена web-камера.

web-камера и инвертирана web-камера

За да свържете web-камерата към телефона, ви трябва USB/OTG кабел.
Предимството е, че можете да използвате камерата като микроскоп или ендоскоп, като телефонът е само за да запишете снимките. Основните недостатъци са два – зависими сте от разделителната способност на камерата (обикновено само 640×480) и батерията на телефона се изтощава по-бързо.

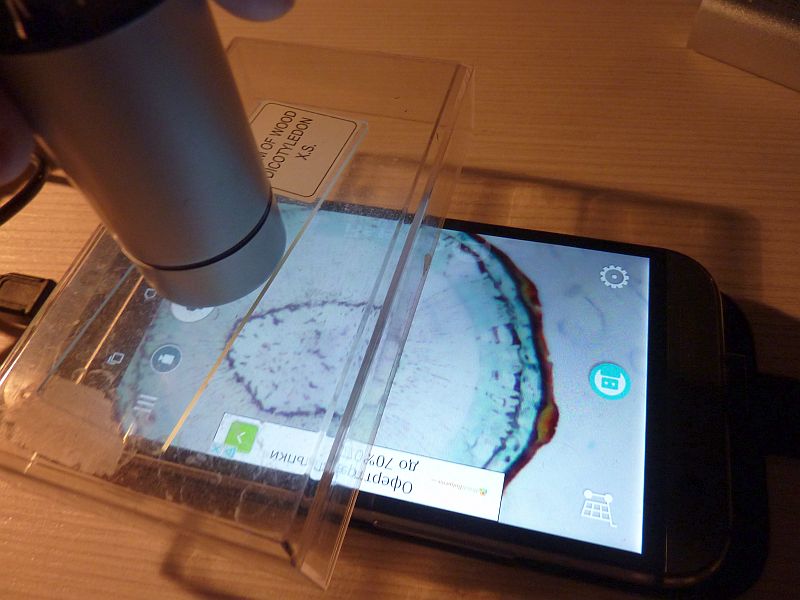

Нямате нужда от външен светлинен източник – можете просто да поставите препарата върху плексигласов капак над светещия екран на телефона.

При камери с добър обектив можете да снимате директно. Завъртете обектива за да нагласите фокуса така, че когато поставите камерата върху микроскопския препарат, да виждате обекта възможно най-ясно.

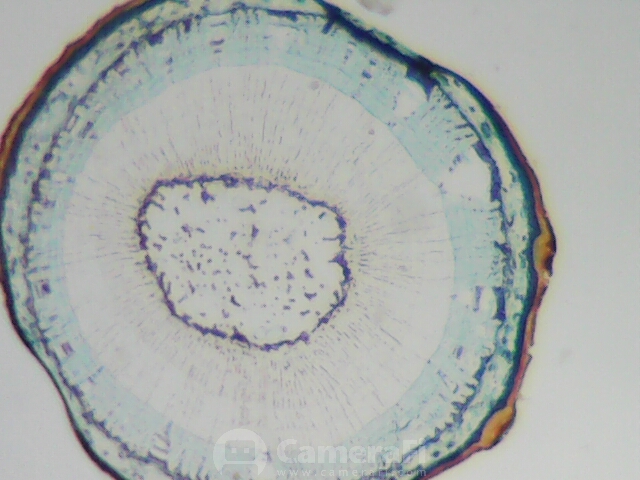

Резултатът не е чак толкова лош, даже може да се каже че е по-добър от предишния вариант:

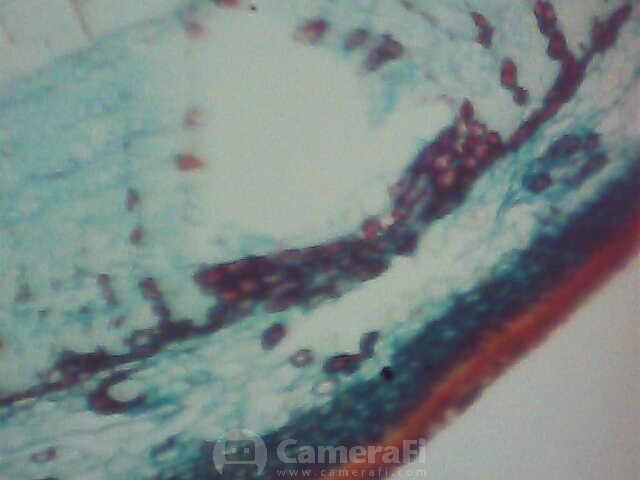

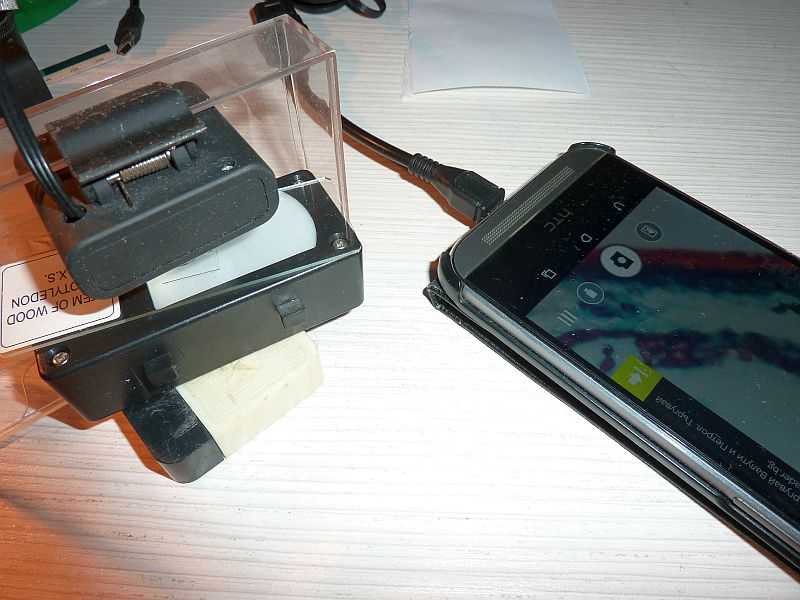

Същата камера може да се използва за по-голямо увеличение като просто обърнете обектива.
Подробности как можете да направите това могат да се видят в статията “Дигитален микроскоп за 15 лева“.
В този случай фокусното разстояние е много малко. За да получите добро изображение, трябва да застопорите добре камерата.

Резултатът може да се каже че е повече от добър, и единствено малката разделителна способност на web-камерата е недостатък.

Както виждате, не е трудно да получите микроскопски снимки с телефона си. Моите предпочитани два начина са с лещата от лазерна показалка и с външната web-камера.
